PV-Überschussregler - PV-ER2
Beschreibung:
Der 2-stufige PV-Überschussregler schaltet den Elektroboiler ein, wenn die PV-Anlage genügend Strom ins Netz liefert.
Dabei ist der Aufwand für den nachträglichen Einbau in das Elektrotableau sehr gering.
Er funktioniert als 1- oder 2-stufige Leistungssteuerung. Für eine zweite Stufe wird lediglich ein weiterer Leistungsschütz in die Zuleitung geschaltet.
Während der Inbetriebnahme muss die Heizleistung des Heizstabes ausgemessen werden. Dies geschieht im Menu "Boiler power" durch drücken der Taste
für 5 Sekunden. Nun beginnt die automatische Ermittlung der Heizleistung. Die Leistungsschützen schalten mehrmals Ein und Aus. Danach sind die Leistungswerte vom Heizstab im Display ersichtlich und abgespeichert. Dieser Vorgang kann mehrmals erfolgen.Der Überschussregler "hört" die Kommunikation zwischen Wechselrichter und Smartmeter mit.
Bei genügend grosser Einspeisung ins Netz und Wärmebedarf im Boiler, wird der Heizstab im Elektroboiler eingeschaltet.
Sollte die PV-Anlage an einem regnerischen Tag zu wenig Leistung bringen, wird der Boiler wie gewohnt in der Nacht ausschliesslich mit Netzstrom beheizt, sofern die Temperatur "Grid" unterschritten wird.
Ist die PV-Leistung am Tage zu klein kann mit einer zusätzliche Zeitschaltuhr die Boilerladung auch am Tag erfolgen.
So wird der gesamte Solarstrom genutzt und der restliche Strom kommt vom Netz.
Die Temperatursteuerung erfolgt mit zwei Temperatursensoren.
Einer (Bottom für PV) wird in das bestehende Fühlerrohr zusammen mit den bestehenden elektromechanischen Thermostaten eingeschoben. Der bestehende Thermostat sollte nun auf 75-80°C eingestellt werden. Dieser dient nun als Sicherheitsthermostat.
Der andere (Top für GRID (Netz)) wird ca. 30 bis 40cm weiter oben direkt unter die Isolation an die Boilerwand geklebt. Ist ein weiteres Fühlerrohr vorhanden, soll dieses benutzt werden.
Auch eine Legionellen-Steuerung ist integriert, die Temperatur und Tages-Wiederholrate sind einstellbar.
Menuführung übersichtlich und gut lesbar.
Start-Logo mit SW-Version und die Gerätelaufzeit
Leistung welche ans Netz geht oder kommt und wie viel der Boiler bezieht
Leistung der Stufe 2 und Stufe 1. Die Leistung wird vom Regler ausgemessen
Aktuelle Temperaturen
Soll Temperaturen. Für Grid und PV einstellbar
Ein- und Aus-Schalt-Verzögerung einstellbar
Hysterese für Temperatur und Leistung einstellbar
Mit was darf der Boiler aufgeheizt werden, PV, Netz oder beides
Fehlermeldungen im Klartext
Ein Beispiel:
So sieht der Verlauf von Stromverbrauch und PV-Stromerzeugung ohne PV-ER2 aus:
35kW wurden ins Stromnetz eingespeist und der Eigenverbrauch lag bei 5.4kW.
Knapp 12kW wurden vom Netz bezogen.
Der Elektroboiler wurde durch das Netzkommando um Mitternacht eingeschaltet. Heizt eine gute Stunde auf und stellt ab.

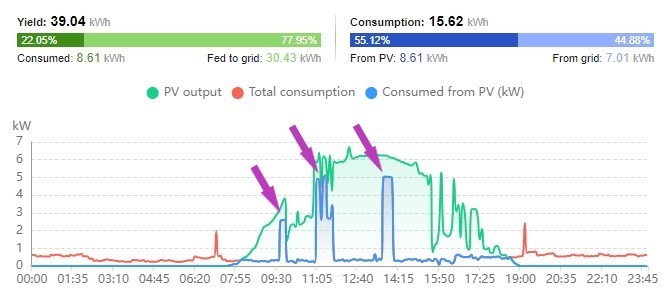

Und so sieht der Verlauf von Stromverbrauch und PV-Stromerzeugung mit PV-ER2 aus:
30kW wurden ins Stromnetz eingespeist und der Eigenverbrauch stieg auf 8.6kW an.
Es wurden nur noch 7kW vom Netz bezogen.
Kurz vor 10Uhr wird der Elektroboiler kurz mit Solarstrom und halber Leistung aufgeheizt.
Um 11Uhr dann mit voller und halber Leistung bis der Boiler seine Temperatur erreicht hat.
Nach 13Uhr, nach dem Abwasch, wird er nochmals aufgeheizt, damit er bis zum nächsten Morgen genügend Wärme hat.
und die Rechnung dazu:
Annahme: Die PV-Anlage kann den Boiler an 220 Tagen im Jahr aufwärmen. Pro Nachtladung werden 5kWh benötigt.
220 Tage/Jahr à 5kWh mal 27Rp./kWh (EKZ 2025) ergibt eine jährliche Strombezugs-Einsparung von Fr. 297.-/Jahr
Somit ist der Regler mit Installation nach 3-4 Jahren amortisiert. :-)
Technische Daten:
Das Abhören der Kommunikation zwischen Wechselrichter und Smartmeter ist bis jetzt für folgende Marke / Typ verfügbar:
- Huawei SUN2000
Haben Sie ein anderes System, so würde ich dies gerne Implementieren und auf die Liste aufnehmen. Kostenfrei natürlich !
Vorausgesetzt das Smartmeter ist RS485 tauglich.
Lagerbestand und Preise:
Lieferung beinhaltet: 1x PV-ER2, 2x Temperaturfühler und 1x Leistungsschütz Finder Typ: 22.32.0.230.4320
Versandkostenfreie Lieferung nur innerhalb der Schweiz und Lichtenstein
Anfragen oder Bestellung via E-Mail oder Kontaktformular
