Diodenmodule

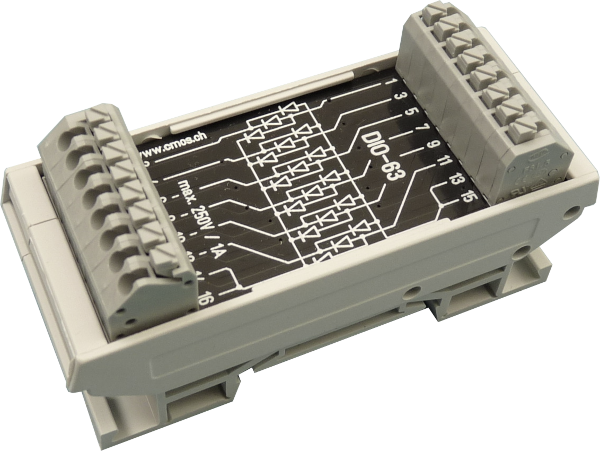

Diodenmodul

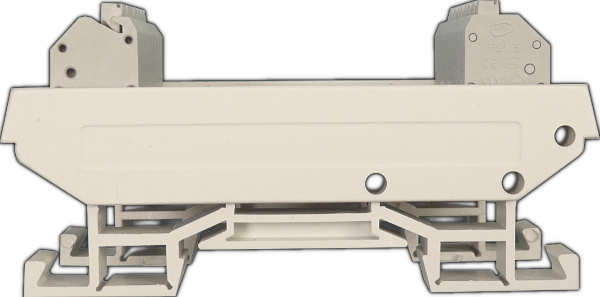

Diodenmodul von der Seite

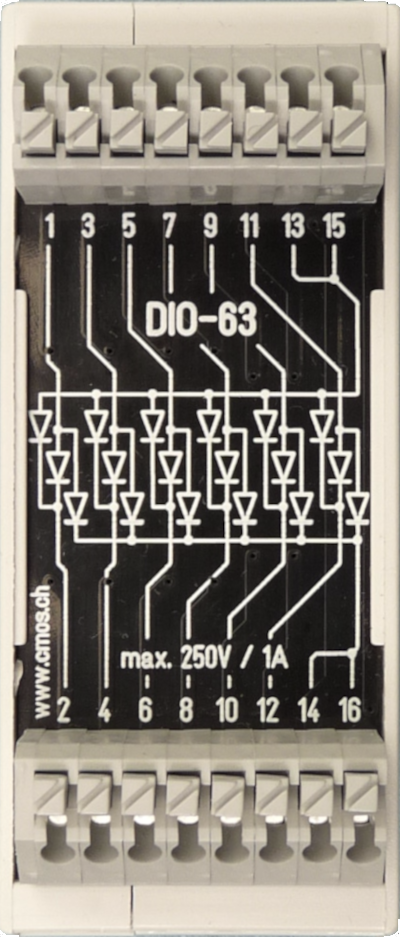

Diodenmodul von oben

Beschreibung:



Die kompakten, platzsparenden Diodenmodule können auf eine 35mm DIN-Schiene aufgeschnappt werden. Sie sind in unterschiedlichen Ausführungen erhältlich.
z.B. das DIO-63 für Lampen-Kontrolle (LK) und Sammel-Alarm (SA)

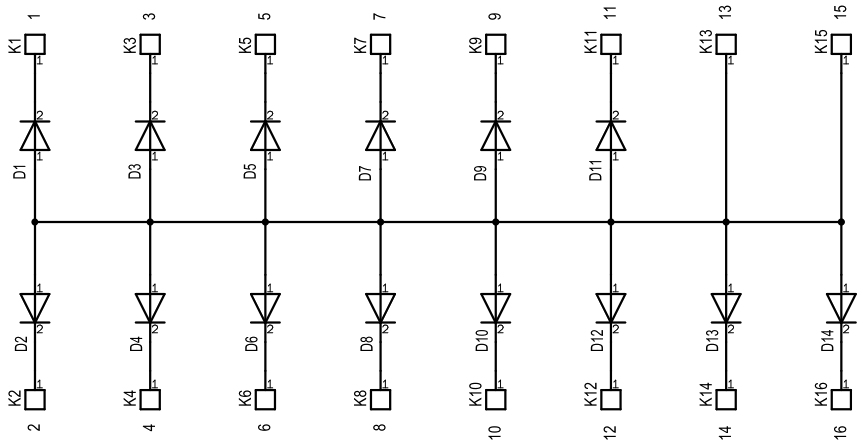

Schema DIO-14
Schema DIO14

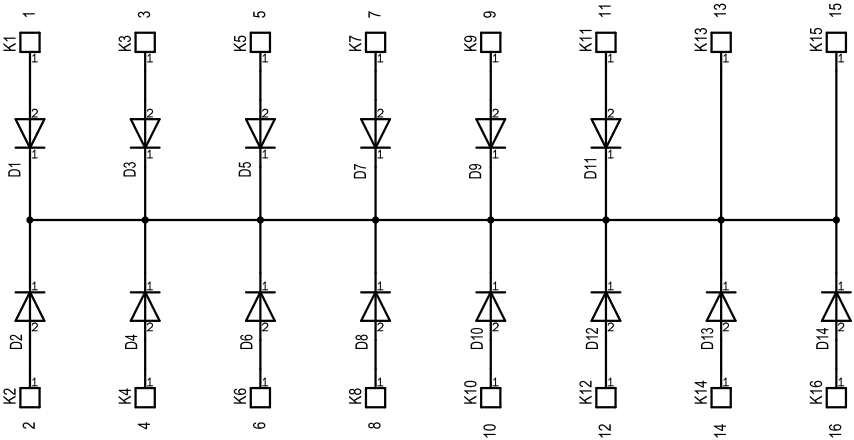

Schema DIO-41
Schema DIO41

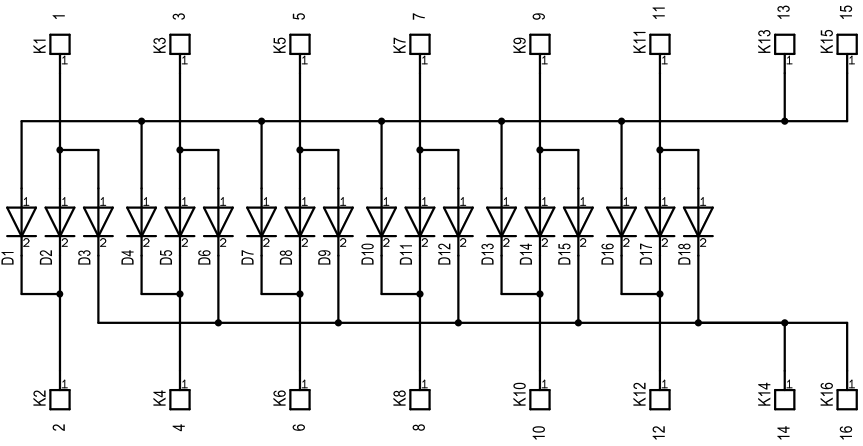

Schema DIO-63
Schema DIO63

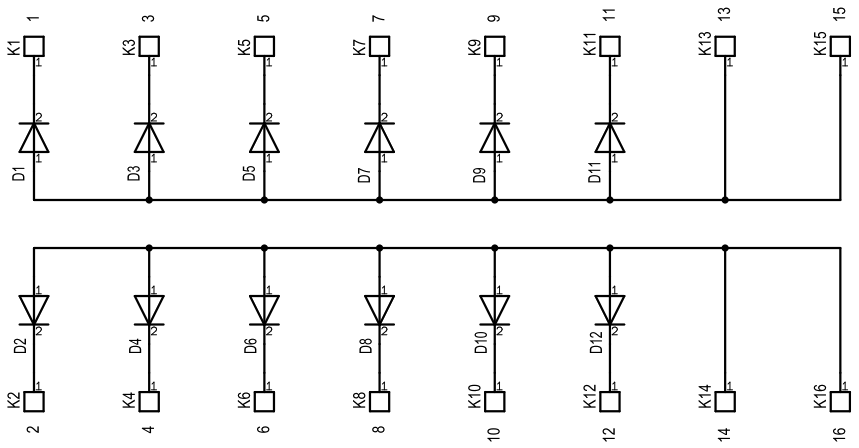

Schema DIO-26
Schema DIO26
Schema DIO-62
Schema DIO62
Schema DIO-81
Schema DIO81

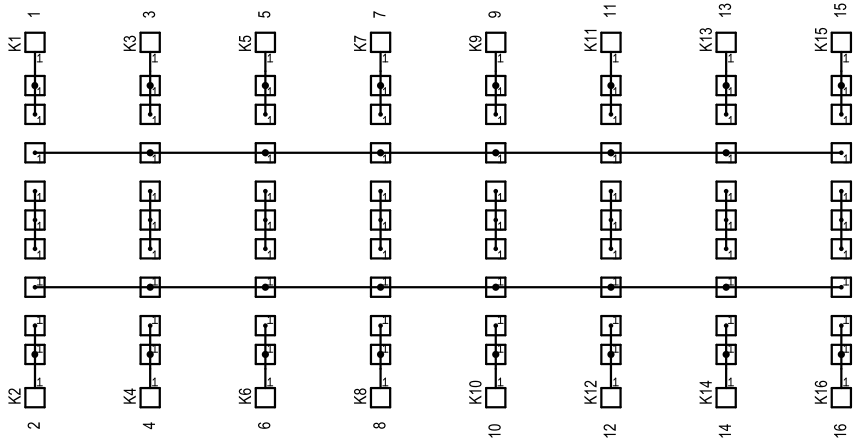

Schema DIO-00
Schema DIO14


Das DIO-00 ist für die freie Bestückung mit THT Widerständen, Dioden, Kondensatoren oder Transistoren gedacht. Padgrösse 1.9x1.9mm Lochdurchmesser 0.9mm

Benötigen Sie eine andere Schaltung, dann mailen Sie mir eine Skizze mit der gewünschten Schaltung, ich werde Ihnen gerne ein Angebot erstellen.

Technische Daten:



Spannung:
230V / 1A
Diodentyp:
SM4007
Vf pro Diode:
max. 1.1V @ 1A
Leckstrom:
< 5µA @ 25°C / < 50µA @ 100°C
Gehäuse:
flammhemmendem PA6 gemäss UL94-V0
Anschlüsse:
Federzugklemmen max. 1.5mm2
Abmessungen LxBxT:
83 x 34 x 42mm
Gewicht:
34g

Lagerbestand und Preise:



Lagerbestand:
DIO-00
0 Stück
DIO-14
11 Stück
DIO-26
7 Stück
DIO-41
10 Stück
DIO-62
8 Stück
DIO-63
19 Stück
DIO-81
5 Stück
Lieferzeit:
3-4 Tage
Wiederbeschaffung:
2-3 Wochen
Entwicklung:
ca. 5 Wochen


Preise inkl. MWSt:
1 Stück
CHF 23.50
ab 10 Stück
CHF 21.00
ab 20 Stück
CHF 19.80
ab 50 Stück
CHF 19.00

Versandkostenfreie Lieferung ab Fr. 100.- nur innerhalb der Schweiz und Lichtenstein.
Lieferung ins Ausland erfolgt nur gegen Vorkasse. Ware ohne MWSt zugüglich Versand.

Anfragen oder Bestellung via E-Mail oder Kontaktformular
